Továreň na vodeodolné tašky na motocykle s technológiou RF zvárania

Sealock vyrába nepremokavé vaky na motocykle v továrňach v Číne a Vietname pomocou vlastného rádiofrekvenčného zvárania 27,12 MHz. Na väčšine vodotesných produktov má zvar jednu úlohu: udržať vodu mimo. Na motocyklovej batožine má dva — utesňuje telo a ukotvuje každý popruh, D-krúžok a montážny panel, ktorý drží naložený vak k vibračnému stroju. Táto dvojaká úloha pri nepretržitých vibráciách robí zváracie schopnosti rozhodujúcou továrenskou otázkou v tejto kategórii.

1. Profil továrne

Sealock (YiFuLong Outdoor Gear Co., Ltd.) vyrába zvárané vodotesné tašky už viac ako 20 rokov a vyrába pre medzinárodné outdoorové a motocyklové značky vrátane Benelli, Helly Hansen, OSPREY a CHUMS.

• Vybavenie:Dongguan, Čína | Hočiminovo mesto, Vietnam – ktorýkoľvek pôvod je dostupný na akomkoľvek modeli
• zváranie:vlastné RF zváranie pri 27,12 MHz, prebiehajúce popri priemyselných šijacích linkách
• Kapacita:až 30 000 ks/mesiac na linke rolovacej batožiny; 15 000 ks/mesiac na linkách zadného vrecka
• Podmienky:MOQ 300 ks na model (500 na jednostrannej sedlovej taške), vzorky 7–15 dní, hromadné 30–45 dní, FOB Guangdong zo Shenzenu
• certifikácie:ISO 9001, BSCI, SMETA, HIGG, GRS, SCAN

2. Prečo RF zváranie vyhovuje materiálom motocyklovej batožiny

RF zváranie je dielektrický proces: vysokofrekvenčné elektromagnetické pole s frekvenciou 27,12 MHz excituje polárne molekuly vo vnútri materiálu, takže teplo sa vytvára vnútorne a nie je privádzané zvonku. Obe vrstvy dosiahnu teplotu fúzie v rovnakom momente a spoja sa na molekulárnej úrovni, čím sa vytvorí šev, ktorý je zvyčajne taký pevný ako materský materiál alebo pevnejší.

Proces má preferenciu materiálu, ktorá náhodou presne zodpovedá tejto kategórii. RF zváranie funguje najlepšie na tkaninách potiahnutých PVC a PU, z ktorých je vyrobená presne motocyklová batožina — zváraná 500D PVC plachta vo väčšine sortimentu a laminát TPU na prémiovej vrstve. Obe sú polárne a zvárajú čisto. Toto zarovnanie je dôvodom, prečo sú najsilnejšie švy vo svete nepremokavých plachiet zvárané RF a nie teplovzdušné alebo spájané ultrazvukom.

3. Weld tu robí dve práce

Na suchom vrecku zvary vytvoria zapečatenú obálku a používateľ ju nesie. Na motocyklovej batožine tie isté zvary nesú aj dráhu nákladu. Taška sa pripúta k sedadlu nosiča alebo spolujazdca, naloží sa na svoju menovitú hmotnosť – 8 – 12 kg na 45-litrovú zadnú tašku, 50 kg cez párovú súpravu sedlových tašiek – a potom sa vystaví hodinám vibrácií motora a vozovky, ktoré nepretržite fungujú v každom bode pripojenia.

To je dôležité z dôvodu dobre zavedeného vzoru zlyhania pri zváraných plachtových výrobkoch: slabé vystužené oblasti sú najčastejšou príčinou zlyhania na plachtovom tovare, ktorý preváža náklad, najmä kryty nákladných áut a zadržiavanie nákladu. Motocyklová batožina je z rovnakého materiálu pri rovnakom druhu cyklického namáhania. Továreň, ktorá zvára krásny šev na tele, ale náplasti na pripevnenie považuje za dodatočný nápad, vyrába vrecká, ktoré zostanú suché, kým kotva nepovolí.

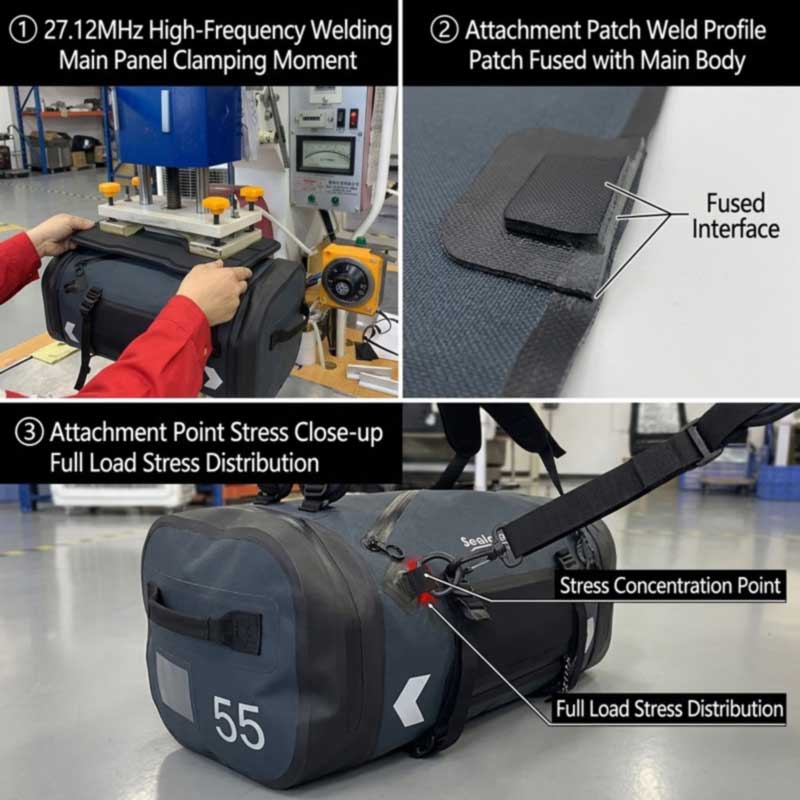

Obrázok 1: Zvary motocyklovej tašky plnia dvojitú funkciu tesnenia a nosnosti – kvalita zvárania záplaty závesného bodu určuje životnosť celej tašky.

4. Ako sa spája prídavný hardvér bez prepichnutia plášťa

Všetko, s čím je taška na motorku pripevnená, musí byť pripevnená k utesnenému telu bez toho, aby ste cez to prepichli ihlu. Metódou sú privarené výstužné záplaty: záplata je privarená RF na vonkajší povrch tela, čím sa vytvorí vlastné vodotesné tesnenie na zváranom rozhraní a nosný komponent sedí na tejto záplate a nie na membráne. V celom sortimente to zahŕňa montážne panely so suchým zipsom, odolné nylonové D-krúžky, kompresné a rýchloupínacie popruhové kotvy, patch panely s poznávacími značkami, zámky bungee laniek a pásiky na viazanie v štýle MOLLE.

Dizajn nástrojov tu robí skutočnú prácu. Komponenty podobného tvaru je možné zvárať pomocou jednej matrice a dva alebo viac komponentov je možné spájať pri jednom napájaní matrice umiestnenej naprieč oboma – čo udržuje umiestnenie náplasti identické od prvej jednotky po poslednú, namiesto toho, aby sa pohybovalo podľa úsudku operátora.

5. Zrkadlový pár nástrojov pre vyvážené sedlové tašky

Spárované sedlové brašne zavádzajú požiadavku, ktorú nemá žiadny iný produkt v rade: ľavá a pravá korba musia byť rozmerovo identické, pretože nerovnaké objemy vedú k nerovnakému zaťaženiu a motocykel nesúci väčšiu váhu na jednej strane sa stáva nepokojným v koľajach a bočnom vetre. To z neho robí skôr problém s nástrojmi ako problém s montážou – komponenty zrkadla sú privarené na zhodných matriciach, takže obe strany majú rovnaké rozmery a súprava 80 l je vyrobená ako 40 l na stranu, pričom každá taška je samostatne odnímateľná a použiteľná samostatne.

6. Dve sady parametrov naprieč rozsahom

Rozsah zahŕňa dve skupiny materiálov a nezvárajú sa rovnakým spôsobom. Parametre zvárania – výkon, čas zotrvania, tlak a čas chladenia – sa kvalifikujú samostatne pre 500D PVC plachtu a pre laminát TPU a rekvalifikujú sa pri zmene farby alebo šarže látky, pretože pigmenty, plnivá, vlhkosť a hrúbka menia spôsob, akým materiál absorbuje RF energiu. Najmä hrubšie materiály potrebujú pevnejšie zvary a prísnejšiu kontrolu.

Prémiová úroveň pridáva tretí prípad. SL-E984 55L je zabudovaný do ripstopového TPU laminátu so vzduchotesným vodotesným zipsom privareným k telu, s hodnotením IPX7 na 1,27 kg — sedlo zipsu je náročnejší zvar ako obyčajný šev, pretože dráha musí zostať rozmerovo verná po celej svojej dĺžke a zároveň musí zostať utesnená. Testy odlupovania sa vykonajú na vzorových zvaroch na začiatku každého cyklu, aby sa potvrdilo úplné spojenie pred pokračovaním dávky; správny zvar sa pretrhne cez základnú tkaninu, namiesto toho, aby sa čisto oddelil na rozhraní. Základný proces je uvedený vvýrobný proces od rezania po RF zváranie.

7. Line Flow

• Prichádzajúca kontrola— nepremokavá plachta a laminát skontrolované z hľadiska konzistencie, hrúbky a odtieňa náteru; hardvér a reflexné materiály overené.
• Rezanie— panely orezané na značku, so zrkadlovými panelmi pre spárované produkty zrezané dohromady.
• Značkové a reflexné— logá a reflexné prvky aplikované na ploché panely, kým sú dostupné.
• Štrukturálne šitie— nosné podzostavy postavené na plochých paneloch predtým, ako existuje vodotesné tesnenie.
• RF zváranie— švy karosérie, výstužné záplaty, montážne panely a sedlá zipsov zvárané pri 27,12 MHz.
• Chladenie— zvarové švy zafixované riadeným chladením pred manipuláciou, pretože včasné uvoľnenie tlaku je bežnou príčinou slabých zvarov.
• Orezanie a konečná montáž— odstránená záblesk, potom nasadené pracky, popruhy a uzávery.
• Testovanie a balenie— skúška tesnosti, potom balenie podľa špecifikácie kartónu, jeden kus na PP vrece s 20 kusmi na kartón na linkách zadného vreca.

8. Testovanie založené na vibráciách

Pretože na motocyklovej batožine zlyhávajú skôr kotvy než látka, testovanie závaží smerom k nim. Cyklovanie záťaže viac ako 1 500 cyklov sa zameriava na montážne popruhy, D-krúžky a rukoväte, spolu s pevnosťou v ťahu a lepením na samotných zvaroch, soľným sprejom pre hardvér vystavený pobrežnému vzduchu a posoleným zimným cestám, odolnosťou proti treniu, farebnou stálosťou a farebným rozdielom. Overenie vodotesnosti prebieha ako testovanie ponorením pre modely IPX7 a testovanie dažďom a prúdom vody pre IPX6.

Každá šarža prebieha trojstupňovou kontrolou: IQC na prichádzajúcej plachte, hardvéri a reflexných materiáloch; IPQC o zvaroch a konštrukcii montážneho bodu v procese, vrátane testov odlupovania pri spustení; a OQC s odberom vzoriek AQL, dávkovým testovaním a porovnaním podpísaných vzoriek zlata. Celý postup zákazníckej kontroly – rozbalenie, vákuová extrakcia, 24-hodinový statický odpočinok a určenie úniku vzduchu – je možné sledovať od konca do konca, pričom je k dispozícii kontrola treťou stranou prostredníctvom SGS alebo QIMA. Normy sú stanovené vnormy kontroly kvality pre vodotesnú výrobu.

9. Produkty postavené na týchto líniách

Modely usporiadané podľa typu a nie podľa priority:

Obrázok	Model	Kapacita	Materiál	Zváraná konštrukcia	Stránka produktu
	SL-E984	55 l	420D / 501D ripstop TPU	Zvarené telo + sedlo na vzduchotesný zips · IPX7 · reflexné panely a lemovanie	Zobraziť
	SL-C807	45 l	500D PVC / 420D TPU	Vysokofrekvenčné zvárané švy + zváraný montážny panel so suchým zipsom · IPX6 · menovité 8–12 kg	Zobraziť
	SL-C619	35/50L	500D PVC plachta	HF-zvárané + PVC výstužné panely, zvárané D-krúžkové kotvy · IPX6	Zobraziť
	80L sedlové vaky	80 l (40 l × 2)	Zvárané PVC	Telesá zvárané párom zrkadiel · 50 kg · obojstranné reflexné	Zobraziť
	60L sedlové vaky	60L	Zvárané PVC	Bezšvové zváranie, obe strany odnímateľné · 50 kg	Zobraziť
	SL-C629	40/60/90L	500D PVC plachta	Zváraná taška na zadné sedadlo / zadné sedadlo · jednoročná záruka	Zobraziť

Celé kategórie nájdete podnepremokavé vrecká, dufflesasuché vrecká. Požiadavky na dizajn pre kategóriu sú uvedené v príručke predobrodružné značkya ako overiť tvrdenia továrne vsprievodca výberom dodávateľa.

10. Zákazkový vývoj

Nové geometrie vyžadujú vlastné opracované lisovnice, uvádzané samostatne a vyrobené pred začatím odberu vzoriek, a nástroje sú navrhnuté tak, aby sa opakovali tisíce jednotiek namiesto jednej dobrej vzorky. V rámci toho je podporovaný základný vývoj od náčrtu, vzorky alebo cieľovej špecifikácie – kapacita, typ uzáveru, montážny systém vrátane oporných dosiek narezaných na pomenovaný vzor stojana, tkanina a denier, reflexné pokrytie a menovité zaťaženie. Upozorňujeme, že vzhľad trojcestného modelu 55L je chránený registrovaným patentom na dizajn; OEM partneri dostávajú zreteľný originálny vývoj namiesto kópií chránených umeleckých diel.

11. Často kladené otázky

Otázka: Prečo sa používa RF zváranie namiesto horúceho vzduchu alebo šitia?
Odpoveď: RF generuje teplo vo vnútri materiálu, takže obe vrstvy sa spoja súčasne, čím sa vytvorí šev zvyčajne taký silný ako základný materiál a spoľahlivo vzduchotesný. Špeciálne sa hodí aj na tkaniny potiahnuté PVC a PU, z ktorých je vyrobená motocyklová batožina. Šitie perforuje vodotesnú vrstvu a spolieha sa na pásku, ktorá sa nadvihne ohybom, teplom a odieraním.

Otázka: Ako sa pripevňujú popruhy a D-krúžky, ak sa telo nedá prešiť?
Odpoveď: S privarenými výstužnými záplatami. Náplasť je RF privarená k vonkajšiemu povrchu, čím sa vytvorí vlastné vodotesné tesnenie na rozhraní a nosný hardvér sedí na záplate a nie na membráne. Montážne panely so suchým zipsom, pásy MOLLE a kotvy sa pripevňujú rovnakým spôsobom.

Otázka: Kde vlastne zlyháva batožina na motorku?
Odpoveď: V oblastiach výstuže a pripevnenia, nie v strede panelu. Slabé vystuženie je ustáleným vzorom zlyhania na výrobkoch z plachiet nesúcich náklad a vibrácie na motocykli ho urýchľujú. Preto tu na kotvovej konštrukcii a záťažovom bicykli záleží viac ako na akejkoľvek inej vodeodolnej taške.

Otázka: Ako udržiavate spárované sedlové tašky vyvážené?
A: Prostredníctvom nástrojov. Komponenty zrkadla sú privarené na zladených matriciach, takže obe telesá majú z linky identické rozmery – 80 l súprava má 40 l na stranu. Nerovnomerné objemy vedú k nerovnomernému zaťaženiu a bicykel nesúci väčšiu záťaž na jednej strane je nepokojný v koľajach a bočnom vetre.

Otázka: Používajú modely PVC a TPU rovnaké nastavenia zvárania?
Odpoveď: Nie. Parametre sú kvalifikované samostatne pre skupinu materiálov a rekvalifikované pri zmene farby alebo šarže látky, pretože pigmenty, plnivá, vlhkosť a hrúbka menia spôsob, akým materiál absorbuje RF energiu. Hrubšie materiály potrebujú pevnejšie zvary a prísnejšiu kontrolu.

Otázka: Môžeme zadať tvar, ktorý nie je v katalógu?
A: Áno. Nová geometria potrebuje vlastnú opracovanú matricu, uvedenú samostatne a zostavenú pred odberom vzoriek, čo je normálny krok v základnom vývoji. Zdieľajte dátum spustenia pri dopyte, aby bolo možné naplánovať nástroje a odber vzoriek.

Požiadajte o kontrolu továrne

Pre video prechádzku zváracou linkou, údaje o teste zvaru, cenové ponuky nástrojov alebo vzorky zostavené podľa vašej špecifikácie,predložiť dopyt. Sealock odpovedá na otázky týkajúce sa obstarávania do 24 hodín, s výrobou z Dongguan, Čína alebo Hočiminovo mesto, Vietnam.
