Veda o odolnosti Cold-Flex: 1000D balistický TPU a integrita švu v scenároch pod nulou

Špecifikovanie pevného suchého vrecka na základe štandardného listu špecifikácie izbovej teploty je bežnou chybou pri obstarávaní. Pri 25 °C väčšina komerčných termoplastických polyuretánových (TPU) fólií vykazuje vynikajúcu pevnosť v ťahu a elasticitu. Znížte operačné prostredie na -30 °C pri taktickom pátraní a záchrane (SAR) alebo nasadení na otvorenom mori a fyzika materiálu sa úplne zmení. Pružná bariéra sa stáva krehkým záväzkom.

Pre manažérov dodávateľského reťazca, ktorí navrhujú kritické zariadenia v rámci našej spoločnostisprievodca ponornými suchými vreckami (Pillar Roadmap), prežitie pod nulou nasadenie vyžaduje pochopenie kryštalizácie pri nízkych teplotách. Keď naložená taška spadne na zamrznutú zem alebo sa tesne privinie pod vlnobitie, zlyhanie je len zriedkavo čisté roztrhnutie látky. Ide o medzifázový šmykový lom pozdĺž línie vysokofrekvenčného zvaru. To je miesto, kde štandardná výroba v exteriéri zlyháva.

The Glass Transition Blind Spot: Polyester vs. Polyether TPU

Vo výrobnom závode všeobecné zmluvné obchody považujú všetky povlaky TPU za rovnocenné. Silne sa zameriavajú na tkaniny denier, volia masívne 1000D balistické väzby, pričom úplne ignorujú chemické zloženie polymérnej matrice laminovanej na túto väzbu.

Povlaky TPU na báze polyesteru fungujú dobre v štandardných testoch mechanického oderu. Avšak ich teplota skleného prechodu - bod, v ktorom polymérna matrica prechádza z pružného, ​​gumového stavu do tuhej, krehkej sklenenej štruktúry - je notoricky vysoká, často sa pohybuje okolo -15 ° C. Keď sú polyesterové molekulárne reťazce vystavené alpskému alebo morskému prostrediu pod nulou, strácajú svoju pohyblivosť. Pri opakovanom ohýbaní sa v samotnej poťahovej vrstve vytvárajú mikrotrhlinky, čo vedie k rýchlej mechanickej delaminácii od základnej textílie.

Taktické a pátracie a záchranné operácie vyžadujú špeciálne formulácie TPU na báze polyéteru. Polyéterové chemické štruktúry udržujú pohyblivosť molekulárnych segmentov až do -40 °C alebo nižšej. Táto flexibilita pri nízkych teplotách je nemenná pre zariadenia, ktoré musia vydržať brutálne fyzické sily opísané v našej analýzenámorné palubné suché vaky pod vlnami. Bez tohto materiálového základu vodotesná bariéra praskne pozdĺž ohybových línií dlho pred dokončením misie.

Fyzika koncentrácie napätia pri prechode hrán

Rozhranie švu RF zváraného suchého vaku podlieha masívnemu termodynamickému namáhaniu počas výrobného cyklu. Počas vysokofrekvenčného spracovania 27,12 MHz sa excitujú polárne molekuly TPU, čím sa vrstvy roztavia zvnútra von, čím sa vytvorí monolitická molekulárna štruktúra.

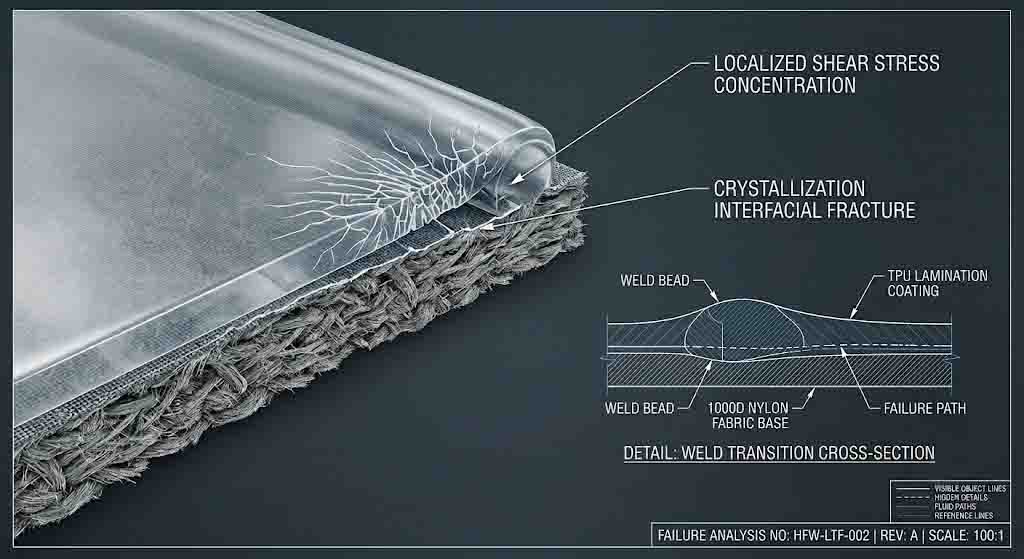

Nebezpečná zóna je presná línia, kde sa zváraný úsek stretáva s nezvareným pružným plášťom – okrajový prechod. Ak sa pneumatická distribúcia tlaku na zákazkovo opracovanej mosadznej matrici posunie čo i len o zlomok milimetra, vytvorí sa na tejto hranici mikroskopický stenčený stupeň. V podmienkach pod nulou, keď materiál podlieha rýchlemu spomaleniu alebo nárazovému zaťaženiu, tento mikrokrok pôsobí ako prudký koncentrátor napätia. Krehká polymérna matrica nemôže rozptýliť energiu prostredníctvom elastickej deformácie. Okamžite strihá na hraničnej čiare, čo je mechanizmus kritického zlyhania, ktorý neustále odstraňujeme prostredníctvom našich špecializovaných zariadeníprotokoly výroby taktických vodotesných zariadení.

Eliminácia delaminácie prostredníctvom tepelnej stabilizácie po zváraní

Uvoľnenie pneumatického tlaku z vysokofrekvenčného zváracieho nástroja v okamihu, keď sa elektromagnetické pole vypne, je receptom na zlyhanie latentného švu. Keď sa polymérne reťazce tavia pri vysokej frekvencii, vyžadujú si špecifický cyklus zotrvania chladenia pri trvalom stláčaní, aby sa spoj správne zarovnal a uvoľnil napätie.

Skrátenie tohto chladiaceho cyklu o 0,5 sekundy zvyšuje výrobnú kapacitu, ale zachytáva veľké zvyškové šmykové napätie vo vnútri zóny zvaru. Keď tento šev narazí na extrémny chladový šok, vnútorné napätia sa spoja s vonkajším zaťažením prostredia, čím sa spustí spontánne praskanie bez viditeľného vonkajšieho vplyvu. Naše výrobné linky na vozidlá a taktické tašky implementujú automatizovanú tepelnú stabilizáciu po zváraní. Mosadzné nástroje držia tavenú vrstvu pod presnou kompresiou, kým teplota neklesne pod prah rekryštalizácie polyméru, čím sa zaisťuje rovnomerná molekulárna väzba schopná prežiť brutálne tolerancie vibrácií, ktoré si vyžadujú náročné aplikácie, ako je napr.hardcore motocyklové rally inžinierstvo batožiny.

Overenie spoľahlivosti švu pri nízkych teplotách

Továreň, ktorá nemôže preukázať svoje metriky kvality pri simulovanom zneužívaní v teréne, len háda. Vizuálna kontrola nedokáže identifikovať vnútorné mikrodutiny alebo krehkosť kryštalizácie polyméru ukrytú vo vnútri ťažkej línie balistického zvaru 1000D.

Naše konštrukcie v extrémnom prostredí overujeme extrahovaním materiálových kupónov z výrobných sérií a ich vystavením cyklickému nízkoteplotnému dynamickému testovaniu ohybu v špecializovaných environmentálnych komorách. Po úprave za studena sa tieto vzorky podrobia deštruktívnemu T-odlupovaniu a testovaniu hydrostatického roztrhnutia, ktoré sa porovnáva s našimi internými testamiNormy testovania hydrostatického tlaku 1,0 bar. Kritériá vyhovenia sú binárne: nulové mikrotrhlinky pri 10 000 kontinuálnych ohybových cykloch pri -30 °C a absolútna nulová migrácia tekutiny cez rozhranie švu pri špičkovom natlakovaní. Táto nekompromisná validačná slučka poskytuje riaditeľom globálneho obstarávania auditovateľnú štrukturálnu bezpečnosť s nulovým zlyhaním.
