Rekreačné suché vaky a taktické suché vaky vyzerajú na stránke produktu takmer identicky. Rovnaký základný tvar, rovnaká čierna farba a často rovnaké vodotesné vlastnosti. Technické požiadavky za týmito tvrdeniami – a čo sa stane, keď nie sú splnené – sú tam, kde porovnanie končí.
Keď je užitočné zaťaženie šifrované rádio v hodnote 15 000 dolárov, tímová traumatická súprava alebo jediný satelitný komunikátor, ktorý záchranná jednotka nesie do zapadnutej krajiny, zlyhanie švu alebo narušený uzáver nie je nárokom na záruku. Je to prevádzkové zlyhanie s následkami, ktoré nemajú proces vrátenia. Úradníci verejného obstarávania, ktorí získavajú zdroje pre tieto aplikácie, pracujú proti inému štandardu rizika ako komerční kupujúci v exteriéri a stavebné špecifikácie to musia odrážať.
Táto biela kniha pokrýva tri scenáre, v ktorých štandardná komerčná konštrukcia suchých vakov spôsobuje predvídateľné zlyhania v taktických podmienkach a podmienkach SAR – a technické špecifikácie, ktoré im bránia.
Scenár 1: Námorné obojživelné vloženie – systém uzáveru ako taktická zraniteľnosť
Počas vkladania RHIB v silnom surfovaní nosí špecialista na komunikáciu šifrované rádio v rolovacom PVC vrecku, ktoré pochádza zo štandardného komerčného kanála. Taška spĺňa základné vodotesné špecifikácie jednotky. Pri priblížení náraz vlny posunie rolovací golier. Tesnenie sa zlomí. Slaná voda sa dostáva do elektroniky. Tím stráca komunikáciu v bode vloženia.
Porucha nie je chybou operátora v žiadnom zmysluplnom zmysle. Rolovacie uzávery fungujú spoľahlivo, keď má operátor dve ruky voľné, chvíľku na správne vykonanie sekvencie skladania a jemné ovládanie motora na rovnomerné napnutie cez golier pred zapnutím. Vloženie surfu v kompletnej súprave, v tme, pod časovým tlakom, eliminuje všetky tieto tri podmienky súčasne. Konštrukcia uzáveru predpokladá prevádzkový kontext, ktorý neexistuje v momente, keď taška skutočne potrebuje utesniť.
Toto je rozdiel, ktorý je dôležitý pre taktické obstarávanie: uzáver, ktorý funguje za kontrolovaných podmienok, ale v strese sa zhoršuje, je zodpovednosťou, nie špecifikáciou. PVC ako škrupinový materiál vytvára sekundárny problém v morskom prostredí. Predĺžené vystavenie slanej vode, UV zaťaženie a opakované mechanické ohýbanie degradujú zmäkčovadlá, ktoré dávajú PVC jeho pružnosť. Materiál, ktorý fungoval primerane na začiatku cyklu nasadenia, sa po troch mesiacoch používania v teréne správa inak. Pre zariadenia nesúce nenahraditeľnú elektroniku nie je toto degradačné okno prijateľné.
Konštrukčný štandard: Mechanický vzduchotesný uzáver a 1,0 bar Validácia

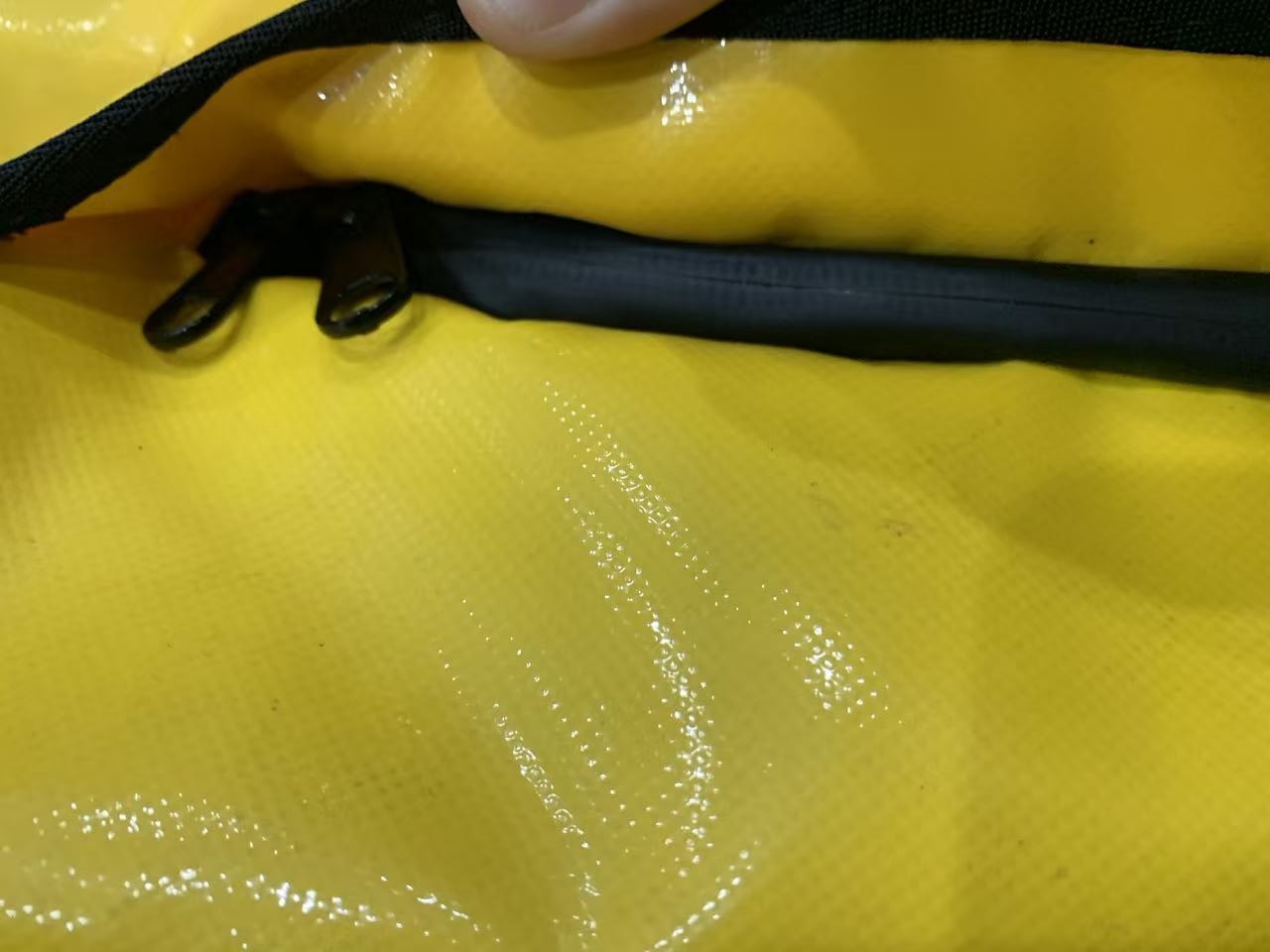

Systémy vzduchotesných zipsov eliminujú premennú vykonávania operátora. Tieto uzávery – využívajúce extrudované polymérové pásy, ktoré sa pri zábere mechanicky do seba zapadnú – vytvárajú hermetické tesnenie skôr v závislosti od konštrukcie uzáveru než v závislosti od kvality techniky operátora. Neexistuje žiadny čiastočne uzavretý stav. Zips je buď zapnutý a vzduchotesný, alebo nie je zatvorený. Pri náraze na surf, tlaku vĺn alebo nekontrolovanom ponorení sa tesnenie neposunie, pretože nie je držané na mieste ťahom zloženej látky.
V kombinácii s 27,12 MHz RF zváranými švami v celom tele tašky táto architektúra udrží 1,0 bar vnútorného hydrostatického tlaku bez emisie mikrobublín v akomkoľvek bode. Jeden bar je tlakový ekvivalent 10-metrového vodného stĺpca – vysoko nad dynamickým zaťažením nárazom na príboj a primeraný na úmyselné ponorenie v prevádzkových hĺbkach. Rovnaká konštrukcia, ktorá prežije ponorenie, prežije aj použitie ako núdzové flotačné zariadenie: molekulárne tavené zvarové zóny sa nevyfúknu pod vnútorným tlakom, pretože neexistuje žiadna štrukturálna diskontinuita, ktorá by iniciovala poruchu.
Zipsové jednotky pre tieto aplikácie by mali byť pred začatím výroby individuálne tlakovo testované ako vstupné komponenty. Dve šarže zipsov od rovnakého dodávateľa môžu vyzerať identicky a pod tlakom sa správať odlišne; odchýlka sa prejaví len pri skúšobných podmienkach, nie pri vizuálnej kontrole. Vstupné testovanie na jednotku je jedinou spoľahlivou bránou.
Scenár 2: Extrakcia Alpine SAR – Porucha PVC v prevádzkových podmienkach pod nulou
Vysokohorský tím SAR pracuje na extrakcii obetí v podmienkach snehovej búrky pri teplote -20 °C. Lekár potrebuje traumatickú súpravu zo suchého PVC vrecka. Taška bola celé hodiny v chlade. PVC, ktoré bolo flexibilné v mieste inštalácie, je teraz tuhé. Keď lekár použije silu na otvorenie vrecka, vonkajší obal sa zlomí pozdĺž línie ohybu. Traumatická súprava je vystavená snehovej búrke. Taška je už nefunkčná.
Prasknutie PVC za studena nie je chybou produktu ani zlyhaním kontroly kvality – je to predvídateľné správanie materiálu, ktoré uznávajú technické listy PVC. Zmäkčovadlá, ktoré dávajú PVC flexibilitu pri okolitých teplotách, migrujú z polymérnej matrice postupne, proces sa urýchľuje vystavením UV žiareniu a opakovaným tepelným cyklom. Pod približne -10 °C sa tuhosť PVC výrazne zvyšuje. Pri teplote nižšej ako -20 °C sa materiál môže zlomiť pri ohybovom namáhaní, ktoré bežne spôsobuje manipulácia v teréne. Prevádzka Alpine SAR funguje pri týchto teplotách ako samozrejmosť, nie ako extrémny stav.
Problém prístupu funguje paralelne. Pri teplote -20 °C v podmienkach fujavice má zdravotník na sebe expedičné rukavice alebo hrubé izolované rukavice bez prstov. Jemné ovládanie motora je podstatne obmedzené. Rolovacie zapínanie vyžaduje rovnomerné skladanie po celej šírke goliera, rovnomerné napnutie pracky a dve voľné ruky, aby správne fungovala. Za týchto podmienok sa uzáver, ktorý trvá pätnásť sekúnd, stane uzáverom, ktorý trvá šesťdesiat – alebo sa po vytiahnutí súpravy pri opätovnom zatvorení spoľahlivo neutesní. V prípade núdzového lekárskeho prístupu je dôležitá táto medzera v čase a spoľahlivosti.
Konštrukčný štandard: TPU do chladného počasia a prístup z ruky v rukaviciach
Nylon potiahnutý TPU 840-Denier si zachováva plnú flexibilitu až do -30 °C, pretože jeho elastomérne vlastnosti sú skôr štrukturálne než závislé od zmäkčovadla. Materiál výrazne nemení správanie v teplotnom rozsahu alpských operácií SAR. Ohybové línie, ktoré sa v lete ohýbajú bez praskania, fungujú rovnako v podmienkach fujavice. Upevňovacie body hardvéru, ktoré držia pri zaťažení v teplom počasí, držia pri rovnakom zaťažení pri -20°C.
Počet denierov 840D sa konkrétne týka podmienok oderu pri vysokohorskej práci SAR. Žulové povrchy, ľadom potiahnuté skalné steny, okraje mačiek a zlaňovacie kovanie, to všetko vytvára kontaktné napätie, ktoré tkaniny s nižším denierom neprežijú neporušené. Alpský tím nesie jednu súpravu vybavenia do terénu, kde nie je k dispozícii náhrada; špecifikácia materiálu musí zvládnuť celý rozsah podmienok kontaktu bez potreby zásahu.
Vzduchotesný prístup na zips so širokým hrdlom a držadlom v tvare T rieši problém ovládania rukou priamo v rukaviciach. T-bar poskytuje úchopovú plochu vhodnú pre hrubé izolované rukavice pri ťahu jednou rukou. Zips sa otvára a tesní jedným pohybom v každom smere – bez sekvencie skladania, bez nastavovania napätia, bez potreby dvoch rúk. Lekársky prístup trvá niekoľko sekúnd. Opätovné uzavretie po extrakcii trvá niekoľko sekúnd. Hermetické tesnenie je zachované bez ohľadu na to, ako rýchlo alebo silne je uzáver ovládaný.
Scenár 3: Nočné operácie – Hardvérový podpis a zlyhanie nosnosti
Vojenský dodávateľ dodáva výrobnú sériu taktických suchých vakov podľa špecifikácie. Špecifikácia požadovala čiernu farbu a tašky sú čierne. Počas kontroly súpravy pred nasadením podľa NVG úradník pre obstarávanie zistí, že hardvér D-krúžku je leštená oceľ, povrchy spony sú pololesklé polymérové a pútka majú povrch s nízkym leskom, ktorý stále vytvára zistiteľnú odrazivosť pri infračervenom osvetlení. Vrecia neprejdú operačnou akceptáciou.
Tento vzorec zlyhania je dosť bežný na to, že má konzistentnú príčinu: špecifikáciu obstarávania napísali ľudia, ktorí nikdy nepracovali s nočným videním, takže požiadavky na kompatibilitu NVG, ktoré sú pre operátorov druhou prirodzenosťou, sa nikdy nedostali do písomnej špecifikácie. Komerčný vonkajší hardvér je určený pre odolnosť a nákladovú efektívnosť. Leštené nerezové D-krúžky a pololesklé polymérové spony sú vynikajúcou voľbou pre tieto kritériá. Sú nekompatibilné s taktickými nočnými operáciami a žiadna továreň sa nebude odchyľovať od štandardného komerčného hardvéru, pokiaľ špecifikácia výslovne nevyžaduje nereflexné alternatívy.
Porucha nosnosti je samostatný a nezávislý problém. Štandardná komerčná konštrukcia suchého vaku šije ramenné popruhy a rukoväte priamo cez vodotesnú membránu. To vytvára dva súčasné problémy: perforáciu ihlou cez vodotesnú vrstvu v bode pripojenia a koncentráciu napätia na malom počte bodov stehov pri aplikácii zaťaženia. Pod váhou nabitej taktickej súpravy – munície, batérií, komunikačného vybavenia a vody – sú tieto upevňovacie body prvým miestom zlyhania konštrukcie. Popruh sa pri zaťažení oddelí od tela tašky, typicky v momente, keď operátor nemá možnosť ho riešiť.
Konštrukčný štandard: Nereflexný hardvér a vysokofrekvenčné zvárané kotviace body
Nereflexná hardvérová špecifikácia pre taktické aplikácie znamená matne eloxovaný hliník alebo chemicky čiernené oceľové D-krúžky, ploché tmavé polymérové spony od dodávateľov ako ITW Nexus a žiadne zrkadlové povrchy nikde na zostavenom produkte. Tam, kde sa vyžaduje značka alebo identifikačné označenie, atramenty absorbujúce infračervené žiarenie alebo slepý reliéf nahrádzajú reflexnú niť alebo štandardnú tlač. Tieto špecifikácie musia byť explicitne uvedené v popise produktu a musia byť overené na výrobných vzorkách pod kontrolou ekvivalentu NVG – denná vizuálna kontrola produktu s matným povrchom nepotvrdzuje zhodu s IR.

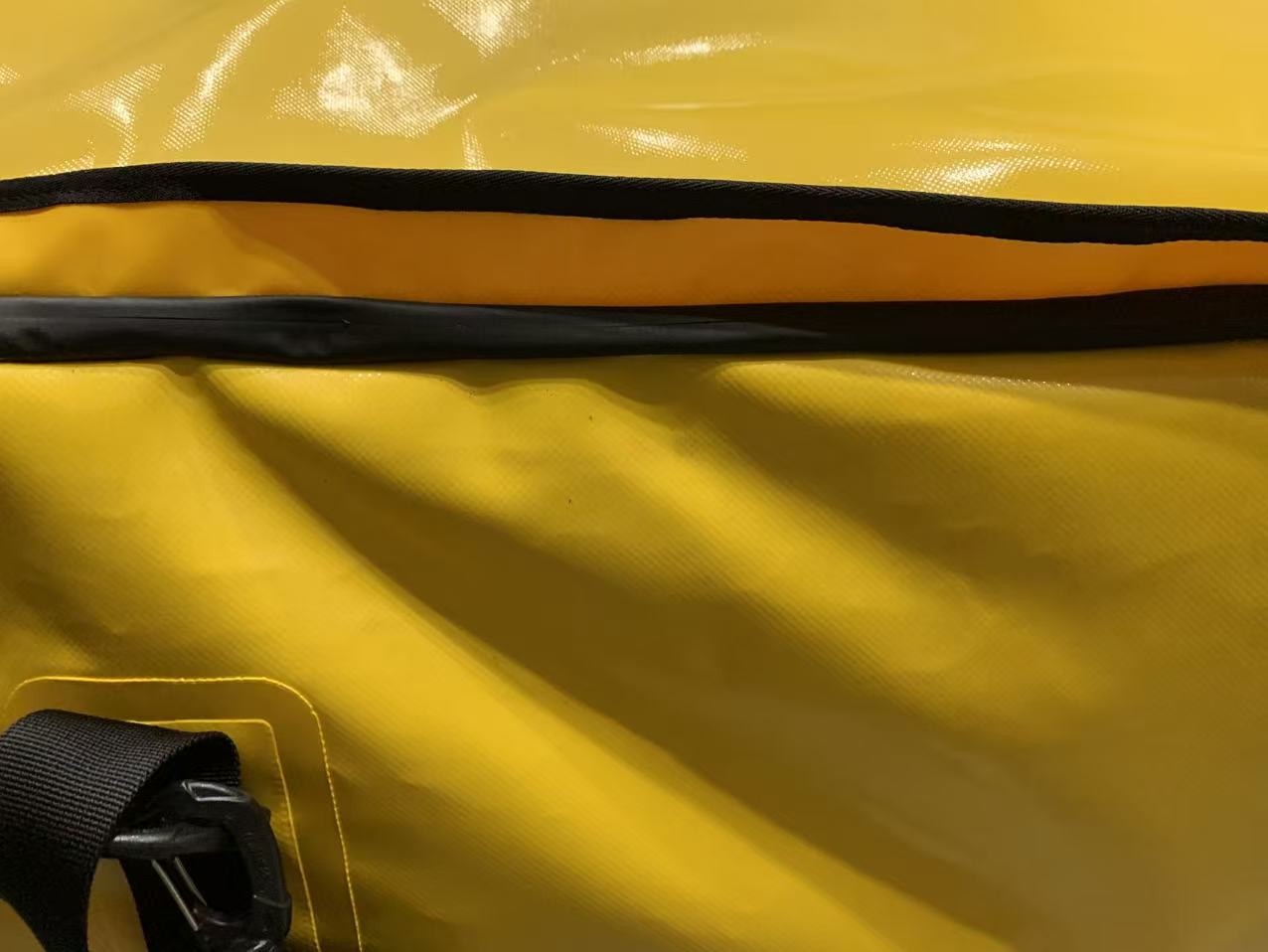

RF-zvárané TPU kotviace záplaty nahrádzajú všetky šité hardvérové uchytenia na nosných bodoch. Proces: Výstužná náplasť z nylonu potiahnutého TPU, dimenzovaná tak, aby rozložila očakávané zaťaženie na primeranú plochu, je RF-privarená k vonkajšej strane vrecka v každom mieste pripevnenia hardvéru. K náplasti sa pripájajú D-krúžky, slučky na rukoväti a kotviace body MOLLE. Membrána primárneho obalu nie je nikdy perforovaná. Pri deštruktívnej záťažovej skúške hardvér alebo popruh zlyhá pred zvarom medzi záplatou a škrupinou – bod pripojenia nie je štrukturálnym slabým článkom.
Integrácia popruhu MOLLE sa riadi rovnakou logikou: RF-zvárané kanály na vonkajšom povrchu namiesto šitého pripojenia, ktoré vytvára únikové cesty cez plášť. Taška akceptuje štandardné príslušenstvo MILSPEC bez získania membránových perforácií, ktoré vyžaduje šitý MOLLE doplnok.
Čo taktické obstarávanie v skutočnosti vyžadujepartnerom OEM
Vyššie uvedené tri scenáre majú spoločný režim zlyhania obstarávania: špecifikácia, ktorá bola primeraná pre komerčné vonkajšie aplikácie, bola aplikovaná na taktický kontext alebo kontext SAR, kde záleží na rôznych režimoch zlyhania. Konštrukcia fungovala dostatočne dobre na to, aby prešla písomnou špecifikáciou a zlyhala pri použití v teréne, pretože písomná špecifikácia nezachytila to, čo prevádzkové prostredie skutočne vyžadovalo.
Aby sa tomu zabránilo, vyžaduje si špecifikácie obstarávania, ktoré sú zostavené z prevádzkových scenárov a nie z katalógov komerčných produktov. Technické špecifikácie, ktoré riešia tieto tri scenáre –Hydrostatická validácia 1,0 bars mechanickými vzduchotesnými uzávermi, 840D TPU s dokumentovaným testom ohybu pri nízkych teplotách, RF zvárané nosné kotviace záplaty a NVG overený nereflexný hardvér – všetky sú špecifické, testovateľné a dokumentovateľné. Patria do objednávky, nie do správy po akcii.
Pri hodnotení OEM partnerov pre taktické vaky alebo suché vaky SAR sa rozlišujú tieto otázky: Sú zipsové jednotky tlakovo testované individuálne alebo odberom vzoriek? Na akú teplotu je overená špecifikácia TPU flex a ako je overená na prichádzajúcich dávkach materiálu, a nie na predpoklade z údajového listu dodávateľa? Môžu produkovať údaje o skúške ťahovej sily pre vysokofrekvenčné zvárané kotviace záplaty z výrobných vzoriek? Majú na sklade nereflexný taktický hardvér ako štandardnú položku v katalógu alebo ide o komponent na špeciálnu objednávku s dôsledkami na dodaciu dobu? Výrobca so skutočnými schopnosťami v tejto kategórii má priame prevádzkové odpovede na všetky tieto otázky.
Často kladené otázky
Otázka: Prečo sú u taktických suchých vakov uprednostňované vzduchotesné zipsy pred rolovacím uzáverom?
Odpoveď: Hoci sú rolovacie vršky efektívne na všeobecné použitie, sú náchylné na ľudskú chybu – ak nie sú zrolované tesne a symetricky, môžu pri úplnom ponorení unikať. Vzduchotesné zipsy poskytujú spoľahlivú absolútnu mechanickú pečať potrebnú na ochranu vysokohodnotnej elektroniky počas obojživelných vkladaní.
Otázka: Vydržia suché vrecká TPU mrazivé teploty bez prasknutia?
Odpoveď: Áno, prémiový termoplastický polyuretán (TPU) si zachováva svoju elastomérnu flexibilituextrémne chladné prostredie, na rozdiel od PVC, ktoré sa stáva krehkým a pri manipulácii pri mínusových teplotách je náchylné na rozbitie alebo prasknutie.
Otázka: Ako RF zváranie zlepšuje nosnosť vojenského batohu?
Odpoveď: Namiesto prešívania ťažkých popruhov priamo cez nepremokavú tkaninu (čo vytvára perforácie a slabé miesta), RF zváranie spája hrubé TPU kotviace platne s vonkajším povrchom tašky. Vďaka tomu sa hmotnosť ťažkej munície alebo batérií rozloží na širšiu oblasť bez toho, aby došlo k prepichnutiu vodotesnej membrány.
