Problém s „vodotesným“ marketingovým pojmom
Niekde po ceste prestalo „vodotesné“ veľa znamenať. Prejdite sa po akomkoľvek outdoorovom predajcovi a zistíte, že toto slovo sa vzťahuje na všetko, od ľahkého turistického denného batohu, ktorý zvládne mrholenie až po taktickú tašku s výbavou určenú na úplné ponorenie. Rovnaké označenie, za tým úplne iné inžinierstvo.
Pre väčšinu spotrebiteľských aplikácií je táto nejednoznačnosť tolerovateľná. Pre značky, s ktorými spolupracujeme – pre tých, ktorí dodávajú profesionálnych kajakárov, operácie na mori, pátracie a záchranné tímy a taktické potápačské jednotky – to tak nie je. Keď sa naložený kajak prevráti v perejách triedy IV, alebo keď sa taška s výstrojom potápačského tímu ťahá do hĺbky, taška buď drží, alebo nie. Neexistuje žiadny stredný výsledok, ktorý by stálo za to akceptovať.
Onaše výskumné a vývojové laboratórium Dongguansme sa vzdialili od subjektívnych hodnotení rozstreku a stanovili sme hydrostatický tlak 1,0 bar ako základný štandard pre našu extrémnu líniu suchých vakov pre námorné lode. Nasleduje vysvetlenie toho, čo tento štandard v skutočnosti znamená, ako fungujú materiály a konštrukčné metódy za ním a prečo sa inžinierske voľby spájajú a nie fungujú izolovane.
1. Štandard 1,0 baru: Čo to číslo skutočne znamená na vode
Systém hodnotenia IP – IPX6, IPX7, IPX8 – je užitočný rámec, ale bol vyvinutý predovšetkým pre elektroniku a testovaný v kontrolovaných statických podmienkach. IPX7 certifikuje dočasné ponorenie do jedného metra na tridsať minút. To je rozumná špecifikácia pre smartfón, ale nezachytáva to, čo sa stane so suchým vakom, keď naň vodák spadne bokom v pohybujúcej sa vode, alebo keď ho prúd pritlačí o skalnú stenu trvalým smerovým tlakom.

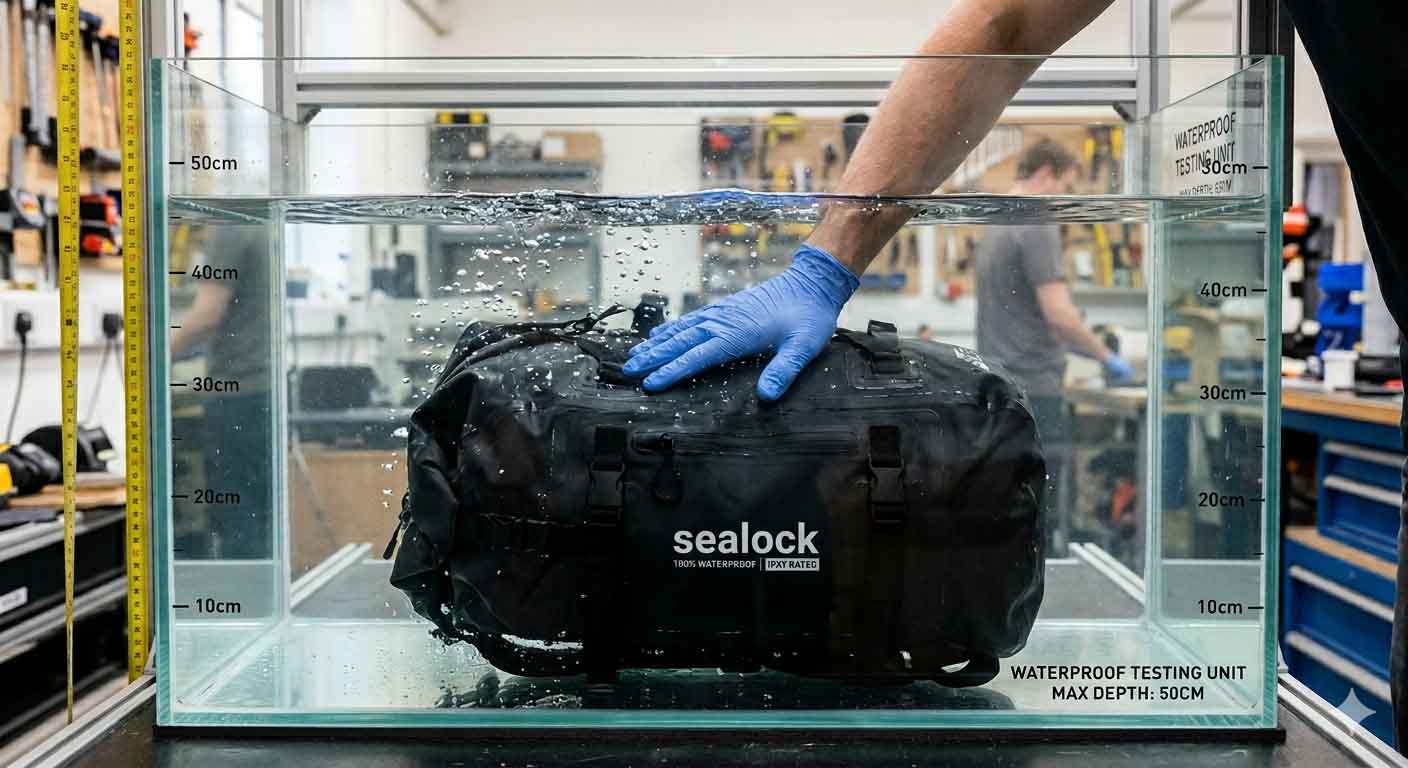

Jeden bar tlaku zodpovedá hmotnosti 10-metrového stĺpca vody dopadajúceho na povrch. Počas nášho procesu kontroly kvality sa prototypové vrecká nafúknu, utesnia a umiestnia do našich tlakových komôr. Vnútorný tlak sa upraví na 1,0 bar a udržiava sa tam po dlhšiu dobu. Podmienka vyhovenia je jednoduchá: nulové mikrobubliny unikajúce z akéhokoľvek švu, zvarového spoja alebo uzatváracieho bodu.
Prežitie tohto testu potvrdzuje dve veci. Po prvé, taška si zachováva hermetické utesnenie v podmienkach, ktoré ďaleko presahujú IPX7 – skutočný výkon IPX8, nie je samocertifikované, ale je overené komorou. Po druhé, konštrukcia švu je odolná proti prefúknutiu: ak 90-kilogramový užívateľ pristane priamo na plne nafúknutý vak, zachytený vzduch nemá kam ísť, iba cez materiál alebo kĺby. Vo zvarenom vrecku Sealock zostane na mieste. Taška si drží svoj štrukturálny tvar a funguje ako núdzová pomôcka pri plávaní bez porušenia švu. To je skutočný scenár, ktorý testujeme, nie teoretický okrajový prípad.
2. Výber materiálu: Prečo 840D TPU nahradil PVC v našej sérii Extreme
Taška, ktorá pod vodou drží tlak, je nezmyselná, ak sa pri prvom kontakte s ostrou hranou roztrhne. Námorné tašky pre veľké zaťaženie sa historicky spoliehali na PVC – je to lacné a prirodzene vodotesné, vďaka čomu sa stalo predvolenou voľbou po celé desaťročia. PVC však nesie súbor záväzkov, ktoré od neho odsunuli serióznych výrobcov.
V chladných podmienkach PVC značne stuhne. Pod cca -10°C je ohybnosť výrazne ohrozená a pod bodom mrazu začína pri ohybovom namáhaní praskať. Pre každého, kto pracuje v prostredí vysokohorských riek alebo v morských podmienkach vo vysokej zemepisnej šírke, je to zmysluplný režim zlyhania. Vystavenie UV žiareniu problém v priebehu času zhoršuje, degraduje zmäkčovadlá v materiáli a spôsobuje praskanie povrchu skôr, ako samotná konštrukčná tkanina vykazuje opotrebovanie. A tieto zmäkčovadlá – často na báze ftalátov – sú čoraz viac nezlučiteľné s regulačnými požiadavkami, ako je kalifornský Prop 65 a rámec EÚ REACH, čo vytvára skutočné riziko súladu pre značky predávajúce na týchto trhoch.
Naša extrémna ponorná séria používa nylon potiahnutý TPU s 840 deniermi. Počet denier odráža hmotnosť a hustotu základnej tkaniny – 840D sedí na ťažšom konci toho, čo je praktické pre nositeľnú tašku, a ripstopová mriežka votkaná do základne poskytuje skutočnú odolnosť voči šíreniu prepichnutia od ostrých koralov, rybích háčikov a abrazívneho pieskovca.
Povlak TPU sa za studena správa inak ako PVC: zostáva pružný a poddajný do -30 °C (-22 °F), čo udržuje vrece funkčné v podmienkach, kde by ekvivalenty PVC už boli tuhé a krehké. Odolnosť proti slanej vode a UV žiareniu je zabudovaná do chémie materiálu a nie je pridávaná prostredníctvom povrchovej úpravy, takže sa nedegradujú rovnakou rýchlosťou ako nátery. A materiál neobsahuje PFAS, čo je pre tímy obstarávateľov, ktoré pracujú v súlade so záväzkami ESG, čoraz dôležitejšie.
3. Spôsob konštrukcie: Prečo šitie nemôže prejsť hydrostatickým testom
Výberom materiálu sa taška dostane väčšinou k skutočnej ponoriteľnosti. Spôsob výstavby určuje, či sa tam skutočne dostane.
Každý prechod ihly cez látku vytvorí otvor. Páska na švy zakrýva tieto otvory primerane, aby bola odolná voči postriekaniu, ale pri trvalom hydrostatickom tlaku je páska dočasným riešením. Cykly rozťahovania a zmršťovania, ktoré prichádzajú so stlačeným vzduchom v podmienkach slnečného žiarenia, v kombinácii s mechanickým ohybom pri pravidelnom používaní spôsobujú postupné oddeľovanie spojov pásky. Taška, ktorá prejde počiatočným testom striekania, často nesplní svoj ekvivalent v šiestom mesiaci.
Naše linky na výrobu extrémne suchých tašiek nepoužívajú žiadne šitie na primárnych nepremokavých švoch. Všetky konštrukčné spoje sú vyrobené pomocou vysokofrekvenčného zvárania 27,12 MHz.

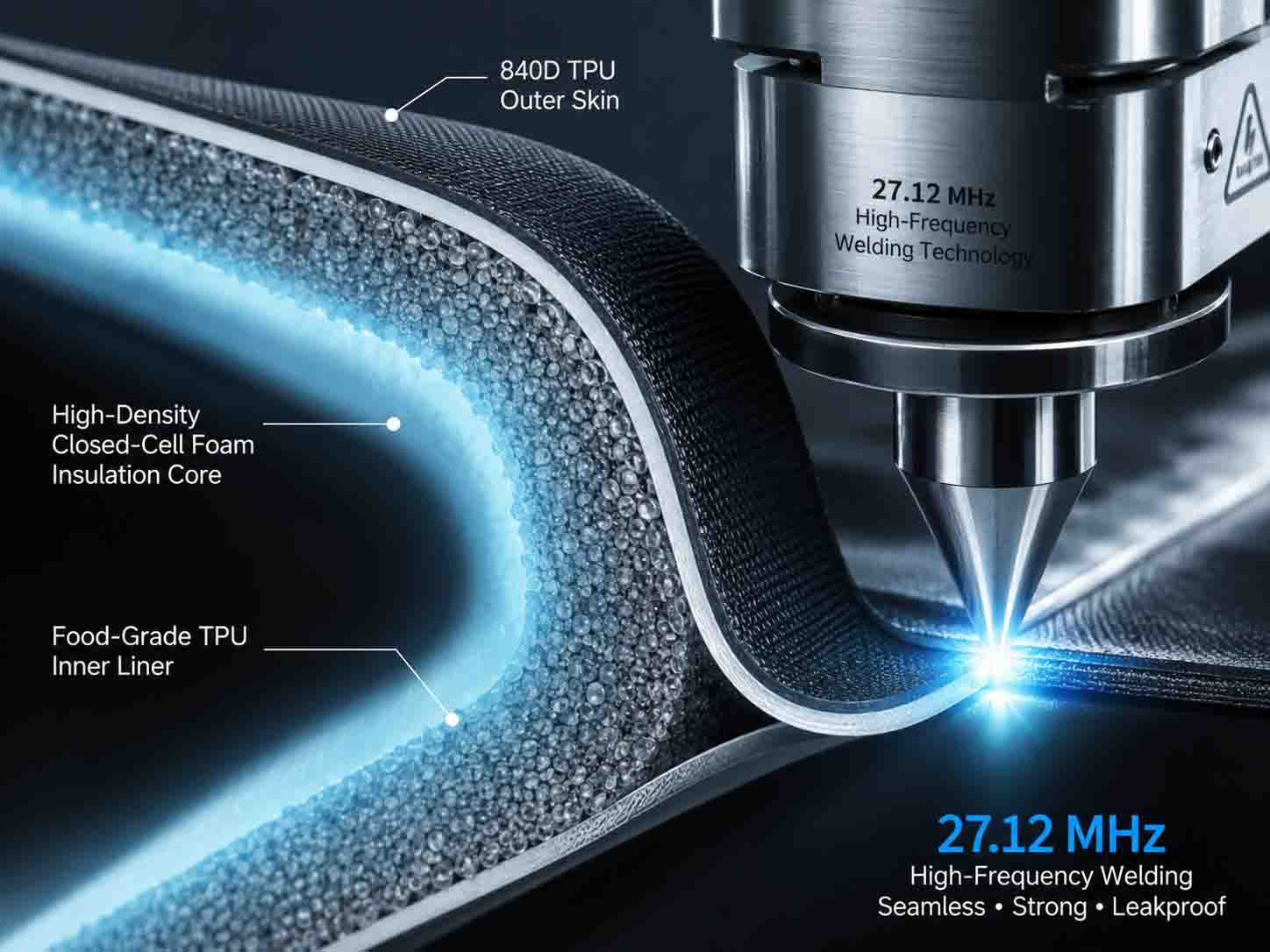

Fyzika HF zvárania sa líši od mechanického upevnenia. Keď sú dva panely z 840D TPU umiestnené pod zváracou matricou, elektromagnetické pole rozhýbe molekulárnu štruktúru polyuretánu na kontaktnom rozhraní. Pod riadeným pneumatickým tlakom materiály dosiahnu lokalizovaný stav taveniny a spoja sa – nie spoja, spoja – do jednej súvislej vrstvy materiálu. Výsledný spoj nemá žiadny otvor, okraj pásky, žiadnu koncentráciu mechanického napätia. Pri deštruktívnom testovaní zvarové švy neustále zlyhávajú v základnej tkanine skôr, ako povolí samotná línia zvaru. Je to jediná konštrukčná metóda, ktorú sme našli a ktorá spoľahlivo prežije opakované 1,0 barové hydrostatické cyklovanie bez postupnej degradácie.
Rovnaký princíp sa vzťahuje aj na upevnenie hardvéru. D-krúžky, kotviace body popruhu MOLLE a príchytky sú privarené k výstužným záplatám z TPU na vonkajšej strane tašky, a nie prišité cez primárnu membránu. Nosnosť je zachovaná bez akéhokoľvek prerazenia vodotesnej bariéry.
4. Systémy zatvárania: Roll-Top verzus vzduchotesný zips pre rôzne terénne podmienky
Telo tašky môže byť skonštruované na vysokej úrovni a napriek tomu nebude fungovať, ak sa systém zapínania nezhoduje. Ponúkame dve architektúry v závislosti od toho, ako sa bude konečný produkt používať.
Pre expedičné suché vaky, motocyklové zadné vaky a aplikácie, kde je frekvencia prístupu nízka, ale požiadavky na ochranu sú absolútne, používame predĺžený rolovací golier vystužený TPU. Tri presné záhyby stlačia materiál proti sebe a odolné spony UTX-Duraflex udržia túto kompresiu pri zaťažení. Mechanická vodná bariéra, ktorú vytvára, nemá žiadne pohyblivé časti a žiadnu dráhu degradácie tesnenia – funguje rovnako v prvý deň aj v deň päťsto.
Pre taktické batohy, muškárske pasové vaky a akékoľvek aplikácie, kde používateľ potrebuje častý a rýchly prístup bez vyberania vaku z vody alebo odkladania, integrujeme prémiové vzduchotesné zipsové systémy. Tieto používajú uzávery z extrudovaného polyméru – bezzubé alebo silne zubaté v závislosti od špecifikácie – ktoré sú dostatočne pevne spojené, aby zabránili úniku stlačeného vzduchu. Každá jednotka zipsu je pred uvedením do výroby individuálne testovaná tlakom ako súčasť nášho procesu kontroly kvality. Tašku postavenú na zipse, ktorá prejde naším komorovým testom, možno použiť ako certifikovanú flotačnú pomôcku bez úpravy.
Výber medzi týmito dvoma systémami nie je primárne estetický – je to funkcia prístupového vzoru a prostredia nasadenia. Pracujeme na tom s klientmi OEM počas fázy špecifikácie, takže výber uzáveru je riadený skutočným použitím v teréne a nie tým, čo je najjednoduchšie vyrobiť.
Čo to znamená pre značky, ktoré hodnotia dodávateľov ponorných suchých vreciek
V kategórii profesionálnych námorných a extrémnych vodných športov nie je porucha produktu len návratom – je to bezpečnostný incident. Tímy obstarávania, ktoré získavajú zdroje pre tieto aplikácie, nesú skutočnú zodpovednosť za to, čo skončí v teréne, čo znamená, že proces overovania musí ísť hlbšie ako marketingový jazyk dodávateľa.
Hydrostatický štandard 1,0 bar, konštrukcia 840D TPU a architektúra HF zváraných švov nie sú nezávislé funkcie – ide o systém a každý prvok závisí od ostatných. Náš tím Dongguan vyvíja a overuje tieto špecifikácie interne; nášVietnamvýrobné zariadenia ich replikujú pod domácim inžinierskym dohľadom. Rovnaký testovací protokol, ktorý prešiel prototypom v Dongguane, je to, čo čistí výrobné jednotky v Hočiminovom meste.
Ak staviate ponornú linku na suché vrecia a chcete pochopiť, čo vlastne inžinierstvo zahŕňa, sme priamočiari.
Často kladené otázky
Q1: Môžeme špecifikovať ľahšiu hmotnosť tkaniny – 420D alebo 600D – pre projekt zbaliteľného suchého vrecka?
áno. 840D je náš štandard pre aplikácie zahŕňajúce obrusovanie o skaly, koraly alebo drsné povrchy lodí. Pre bikepacking, ultraľahkú turistiku alebo akýkoľvek projekt citlivý na hmotnosť, náš R&D tím navrhuje HF zvárané tašky z 420D TPU alebo ultraľahkého sil-nylonu. Spôsob konštrukcie zostáva rovnaký; overujeme ponornosť proti akejkoľvek špecifikácii tlaku, ktorú aplikácia vyžaduje, predtým, ako sa zaviažeme k výrobným parametrom.
Q2: Ako testujete dlhodobú trvanlivosť švu pri vystavení UV žiareniu a slanej vode?
Okrem testovania hydrostatickým tlakom naše zariadenie v Dongguane spúšťa zrýchlené cykly zvetrávania na prototypových švoch – kombinované UV žiarenie, vysoká vlhkosť a nasýtenie soľným roztokom, ktoré sú navrhnuté tak, aby simulovali viacročné námorné použitie v stlačenom čase. Pred schválením konštrukčnej špecifikácie pre výrobu testujeme priľnavosť TPU povlaku, integritu zvarovej línie a rozmerovú stabilitu za týchto podmienok.
Otázka 3: Sú vzduchotesné zipsy skutočne ponoriteľné alebo sú určené na odolnosť voči vode iba na povrchu?
Systémy zipsov, ktoré špecifikujeme pre naše extrémne námorné série, sú pred vstupom do nášho výrobného inventára individuálne tlakovo testované na plnú ponornosť. Používajú sa v aplikáciách, kde je taška aktívne ponorená – ťahaná za plavidlom, používaná pri prechode cez rieku – nielen vystavená dažďu alebo striekajúcej vode. Ak zips neprejde tlakovou skúškou ako vstupný komponent, nedostane sa do tašky, ktorú posielame.
Otázka 4: Je možné pridať montážny materiál bez toho, aby bola ohrozená vodotesná membrána?
Áno, a toto je jedna z oblastí, kde sa naša stavebná metóda najviac líši od šitých alternatív. Všetky D-krúžky, upevňovacie body a kotviace popruhy MOLLE sú pripevnené pomocou HF zváraných TPU výstužných záplat na vonkajšom povrchu tašky. Primárnu membránu nič neprepichne. Náplasti nesú značnú záťaž – testujeme ich deštruktívne – bez vytvárania akejkoľvek cesty pre prenikanie vody do tela vrecka.
